產品詳情
壁掛式交流充電樁主控板
產品詳情
型號: TS-QBF02A-TFT型 功率: 7KW

使用環境要求

模拟炒股和真的一样吗 www.093256.live 項目

參數

單位

工作溫度

-30~55

℃

操作濕度范圍

3-95

%RH

存儲溫度范圍

-50~85

℃

海拔

<2000

m

防護等級

IP54


阻燃等級

UL94 V0


跌落沖擊測試

滿足GB/T2423.8-2008


功能要求

  1)過壓?;?/span>

  2)欠壓?;?/span>

  3)過流?;?/span>

  4)漏電?;?/span>

5)接地?;?持續監測接地?;?/span>

6)地線未連接?;?/span>

7)PCB過溫?;ぃ汗ぷ魑露瘸?5℃并持續3S,繼電器立即斷開輸出,待溫度降低到65℃以下并持續3S,則自動恢復;時間超過300s后溫度還是超過85℃,結束充電,重啟恢復。

8)插頭過溫?;ぃ汗ぷ魑露瘸?5℃并持續3S,繼電器立即斷開輸出,待溫度降低到65℃以下并持續3S,則自動恢復;時間超過300s后溫度還是超過85℃,結束充電,重啟恢復。

注:插頭溫度傳感器為47KNTC

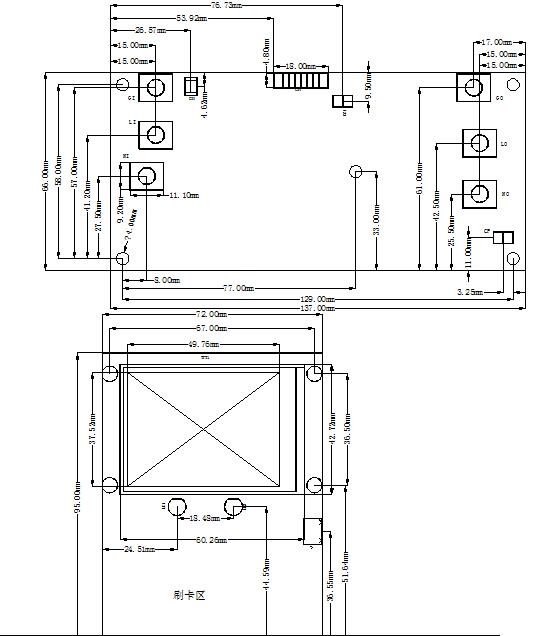

產品尺寸圖

尺寸圖:TS-QBF-02A由兩張電路板組成:主板和指示燈板,TFT燈板上包含液晶顯示屏和刷卡區域。

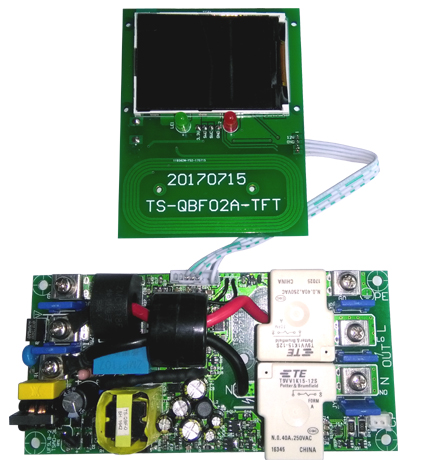

                  產品實物圖

用戶端標稱型號的含義:

CP 占空比: 53.33%

過流一段(延時跳閘)定值: 34A

過流二段(速斷跳閘)定值: 35A

指示燈定義及動作方案:

采用4 個指示燈,電路板上標號為LE1,LE2,LE3,LE4 定義如下:

LE1:電源指示燈:綠色;     LE2:工作狀態指示燈:綠色


2.4寸TFT液晶屏能直觀的顯示各種充電狀態,專用電卡通過刷卡區可以刷卡取點,不需要充電后通過刷卡停止,達到安全用電的目的。
