便攜式充電槍指示燈型控制盒
產品詳情
型號: TS-QBF05+LED 功率: 3.5KW

使用環境要求

模拟炒股和真的一样吗 www.093256.live 項目

參數

單位

工作溫度

-30~55

℃

操作濕度范圍

3-95

%RH

存儲溫度范圍

-50~85

℃

海拔

<2000

m

防護等級

IP66


阻燃等級

UL94 V0


跌落沖擊測試

滿足GB/T2423.8-2008


功能要求

 1)過壓?;?/span>

 2)欠壓?;?/span>

 3)過流?;?/span>

 4)漏電?;?/span>

5)接地?;?持續監測接地?;?/span>

6)地線未連接?;?/span>

7)雷電防護

8)過溫?;ぃ汗ぷ魑露瘸?5℃并持續3S,繼電器立即斷開輸出,待溫度降低到65℃以下并持續3S,則自動恢復;時間超過300s后溫度還是超過85℃,結束充電,重啟恢復。

基本參數設置 (注:以下參數除特殊注明以外,環境溫度為25℃

序號

指標項目

規格參數

備注

1

額定交流工作電壓

220±10%VAC


2

額定交流工作電流

13A


3

工作頻率

47-63HZ


4

剩余電流額定動作電流

≧22mA


5

占空比

21.67% @1KHZ


用戶端標稱型號的含義:

CP 占空比: 21.67%

過流一段(延時跳閘)定值: 15A

過流二段(速斷跳閘)定值: 17A

指示燈定義及動作方案:

采用4 個指示燈,電路板上標號為:LE1,LE2,LE3,LE4 定義如下:

LE1:電源指示燈:綠色;         LE2:工作狀態指示燈:綠色;

LE3:工作狀態指示燈:紅色;     LE4:故障指示燈:紅色;

OLED屏定義及顯示方案如下表:

1、在主界面顯示以下工作狀態:

序號

顯示功能

狀態說明

1

等待連接

CP信號未接入時,屏上顯示等待連接、溫度、電壓、電流、電量、時間,此時的電壓、電流、電量、時間都為0

2

充電中

CP信號接入6V±0.8V時,屏上顯示“正在充電”,同時啟動記時,實時顯示電量,另外相對應指示燈亮

3

充電完成

CP信號接入9V±0.8V時,屏上顯示“充電完成”,同時停止記時,實時顯示電量,同時相對應指示燈亮

4

電路板溫度

實時顯示電路板溫度狀態,同時相對應指示燈亮

5

電壓監測

實時顯示電路板電壓值

6

電流監測

實時顯示電路板電流值


          主控板實物圖

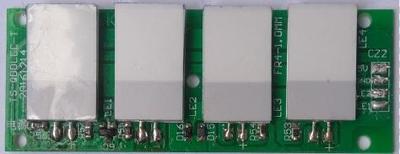

        OLED燈板實物圖
